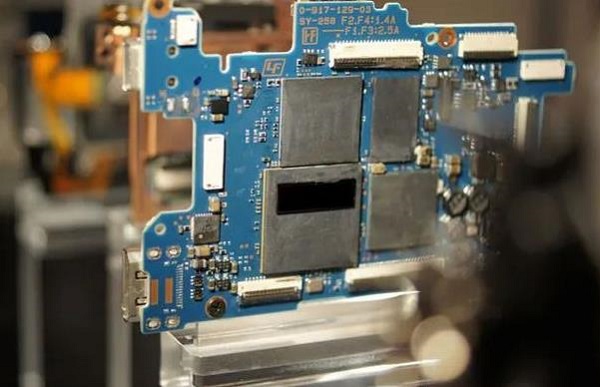

印制電路板也叫pcb板，是電子信息產品不可或缺的基礎組件。又被稱為“電子產品之母”。是重要的電子部件，是電子元器件的支撐體，是電子元器件電氣相互連接的載體。從消費電子到工業設備、軍用武器系統，只要有集成電路等電子元器件，它們之間電氣互連都要用到PCB板。

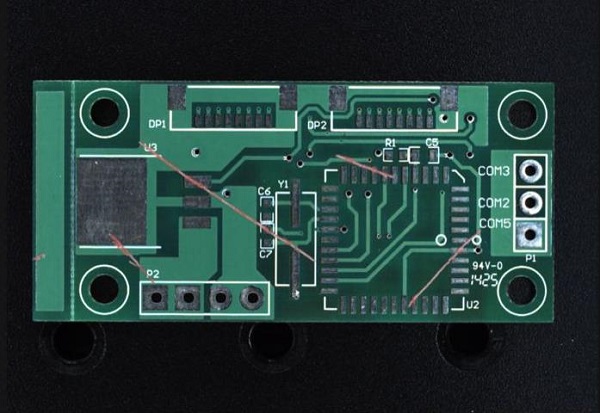

而在PCB板出廠的時候都會在上面印制如產品材料、生產信息、產品工藝等相關的字符類信息。但是實際生產的時候會出現很多規格不一等缺陷。PCB生產線上，基本上都是采用人工檢測的方法，而人工檢測存在效率低，發生誤判、檢測標準不統一等情況。

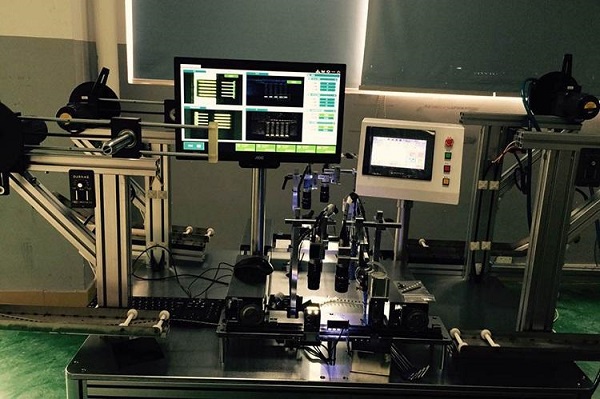

而PCB板機器視覺檢測設備通過工業相機、變倍鏡頭等高分辨率設備采集PCB板的圖像信息，再通過AI智能平臺完成對圖像信息的識別、處理。可以通過標準模板圖片自動學習，根據學習的圖片進行比對處理;對字母、數字等字符識別，需要提前訓練標準字符庫，訓練可以一鍵完成。無需繁瑣的參數配置，方便操作者使用。

PCB板制造容易出現以下各類問題：

1、PCB工藝邊設計不合理，導致設備無法貼裝。

2、PCB定位孔問題，導致設備不能準確、牢固地定位。

3、螺絲孔金屬化，導致過波峰焊后堵孔。

4、PCB焊盤問題，焊接時出現虛焊、移位、立碑，或焊點少錫。

5、Mark點設計問題，造成機器識別困難。

6、位號或極性標志缺失，位號顛倒，字符過大或過小等。

7、測試點、元件之間的距離放置不規范，可維修性差。

小結：PCB板機器視覺檢測設備可以幫助PCB板檢測結果反饋到企業產線，可以改進生產工藝，優化工序和管理結構，可以減少檢測人員，節省檢測成本、提高檢測效率。
